A difração é junto com a interferência um fenômeno tipicamente ondulatório. A difração é observada quando uma onda muda de direção devido a um obstáculo cujas dimensões são comparáveis ao comprimento de onda. O caso mais simples corresponde a difração de Fraunhofer, na qual o obstáculo é uma fenda estreita e grande, de modo que podemos ignorar os efeitos dos extremos. Suponha que as ondas incidentes são normais ao plano da fenda, e que o observador se encontra a uma distância grande em comparação com a largura da mesma.

De acordo com o princípio de Huygens, quando a onda incide sobre uma fenda todos os pontos de seu plano são convertidos em fontes secundárias de ondas, emitindo novas ondas, denominadas ondas difratadas, por que a explicação do fenômeno da difração não é qualitativamente diferente da interferência. Uma vez que foi estudado a interferência de um número limitado de fontes, a difração é explicada a partir da interferência de um número infinito de fontes.

Descrição

Seja b a largura da fenda, e consideremos que as infinitas fontes secundárias de ondas estão distribuídas ao longo da fenda.

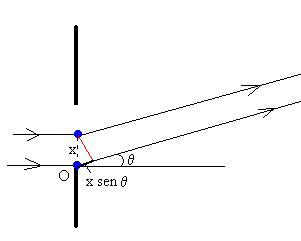

• A diferença de caminho entre a fonte que passa pela origem e a que passa pelo ponto x é, x·senq .

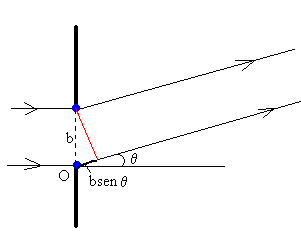

• A diferença de caminho entre a fonte situada na origem e a situada no outro extremo da fenda será b·senq .

O estado do ponto P é a superposição de infinitos M.H.S. A soma dos infinitos vetores de amplitude infinitesimal produz um arco de circunferência, cuja corda é a resultante y₀.

O ângulo δ que forma o vetor situado em x com a horizontal vale kx·senq

O ângulo a que forma o vetor situado em x=b com a horizontal vale, kb·senq =2p b·senq /l. Este ângulo é o mesmo que o que subtende o arco da circunferência de raio r.

Calculamos o comprimento da corda, logo, a resultante.

Eliminando o raio r, resta

e como as intensidades são proporcionais aos quadrados das amplitudes

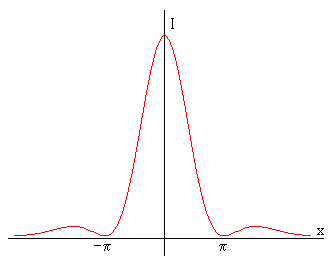

O máximo da difração é produzido quando o argumento do seno é zero, já que

Para que este argumento seja zero, o ângulo q deve ser zero. Temos um máximo de intensidade na origem, na direção perpendicular ao plano da fenda.

Mínimos de intensidade

Os mínimos de intensidade são produzidos quando o argumento do seno é um múltiplo inteiro de p, logo, quando

ou então, quando

Esta é a fórmula que descreve o fenômeno da difração Fraunhofer produzido por uma fenda estreita.

Máximos secundários

Os máximos e mínimos são calculados derivando a fórmula da intensidade relativo a x=πb·senq /l

• Quando senx/x =0 temos um mínimo de intensidade, pois I=0

• Quando xcosx-senx=0  ou então, quando x=tanx temos um máximo de intensidade

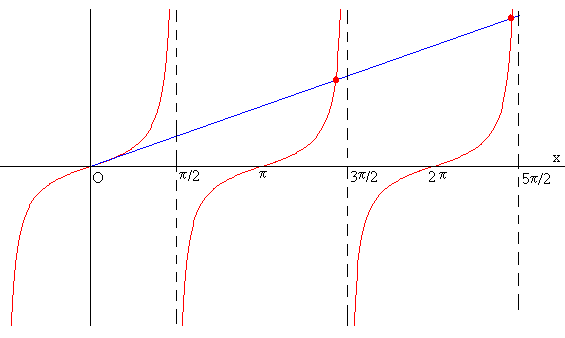

Por exemplo quando x=0, porém também para outros valores de x que são as raízes da equação transcendental x=tanx. Estas raízes podem ser calculadas numericamente ou graficamente.

Como observamos no gráfico os máximos secundários ocorrem aproximadamente para x_n≈(2n+1)π/2 onde n=±1, ±2, ±3…

levando em conta que sen(x_n)=1.  A intensidade devida a difração na direção correspondente aos máximos secundários é aproximadamente igual a

que como vemos decresce rapidamente a medida que se incrementa n.

Atividades

Introduza

• A largura da fenda b, atuando sobre o dedo da barra de deslocamento titulada Largura fenda.
• O comprimento de onda l, atuando sobre o dedo da barra de deslocamento titulada comprimento onda.
• o número de fontes secundárias, no controle de seleção titulado nº de fontes de ondas, que situamos na fenda. Quanto maior seja o número de fontes secundárias melhor é reproduzida a difração produzida pela fenda, maior é também o tempo que emprega o computador para mostrar os resultados.

Clique no botão titulado Desenhar

É mostrada as ondas planas incidentes sobre uma fenda e as ondas difratadas como se fosse uma fotografia tomada de uma cuba de ondas..

A seguir, é mostrada a intensidade na posição x=200, codificada em escala de cinzas. A máxima intensidade em cor branca, a intensidade zero em cor preta. Finalmente, a representação gráfica da intensidade nesta posição, na borda direita da "cuba de ondas"

Exemplo:

Introduza Comprimento de onda λ=10 Largura da fenda b=40 Selecionamos 20 fontes secundárias

Observe o primeiro mínimo de difração na posição y=50. Primeiro, calculamos o ângulo tanθ=50/200, e logo, comprovamos que b·senθ≈λ

Devemos levar em conta que na difração de Fraunhofer, o observador se encontra a uma distância grande em comparação com a largura da fenda e esta condição não é cumprida nesta simulação. Seu objetivo não é o cálculo dos mínimos de difração e sim a de mostrar que a difração não é um fenômeno qualitativamente diferente da interferência.
